 Fabrication bac de 1000L en bois par Yobo

Aller en bas
AuteurMessage
yobo
Malawi
Malawi
yobo


Masculin
Nombre de messages : 1541
Age : 49
Localisation : locmaria grandchamp
Date d'inscription : 05/10/2007

Fabrication bac de 1000L en bois par Yobo Empty
MessageSujet: Fabrication bac de 1000L en bois par Yobo   Fabrication bac de 1000L en bois par Yobo Empty2012-05-23, 16:04

La fabrication de ce genre de bac, est à la portée de tous bricoleur
Par contre il faut être bien équipé

les outils utilisés:
visseuse
défonceuse
lamelleuse
scie circulaire
raboteuse
marteau
maillet
serre joint
ciseaux à bois

les consommables:
colle PU
visses
silicone
lamellos


le futur emplacement
Fabrication bac de 1000L en bois par Yobo 20080610

le traçage
Fabrication bac de 1000L en bois par Yobo 20080611

l'étayage
Fabrication bac de 1000L en bois par Yobo 20080612

le découpage et sa poussière
Fabrication bac de 1000L en bois par Yobo 20080614

un masque est de rigueur
Fabrication bac de 1000L en bois par Yobo 20080615

et enfin, le trou
Fabrication bac de 1000L en bois par Yobo 20080616

le même pour ceux qui ne veulent pas pencher la tête lol!
Fabrication bac de 1000L en bois par Yobo 20080617

Avec l'aide de Ludovite
petit café
et le top départ est donné pour une dure et longue journée
première étape, cigarette.............bon, c'est pas comme ça que ça va avancer !!!
reprenons
première étape découpe des panneaux !!!
Fabrication bac de 1000L en bois par Yobo 2008_011

stockage et marquage des différents panneaux
Fabrication bac de 1000L en bois par Yobo 2008_012
Fabrication bac de 1000L en bois par Yobo 2008_013

fraisage pour supprimer la couche de résine du CP pour renforcer le collage
admirez l'artiste
Fabrication bac de 1000L en bois par Yobo 2008_017

et son travail
Fabrication bac de 1000L en bois par Yobo 2008_016
Fabrication bac de 1000L en bois par Yobo 2008_015
Fabrication bac de 1000L en bois par Yobo 2008_018

petite pause déjeuner (2h00) Cool , nous reprenons nos activitées
Fabrication bac de 1000L en bois par Yobo 2008_019

préparation de l'assemblage avec la lamelleuse
Fabrication bac de 1000L en bois par Yobo 2008_021

Voilà du renfort. Chouette "on bois un coup?" non pas encore !!! pffff, même pas drôle !! Mad
bon, puisque vous ne buvez pas, bossez donc pendant que moi, je prend des photos Very Happy
c'est bon, ils semblent être heureux d'être la. Smile
Fabrication bac de 1000L en bois par Yobo 2008_023
Fabrication bac de 1000L en bois par Yobo 2008_026

par contre, voilà!! dès que je les laisse 5 minutes, ils font les cons !!!! Mad
"vas y Ludo, fais de la poussière, j'arrive" à ton age !!! Rolling Eyes
Fabrication bac de 1000L en bois par Yobo 2008_024

2ème "oups"
j'ai pas pris de photo pendant l'assemblage du bac
enfin bon, c'était plus par manque de temps que par oublie
voilà le résultat final
Fabrication bac de 1000L en bois par Yobo 2008_027

on commence la préparation de la façade en bois massif
même principe d'assemblage. Colle, lamello et vissage par l'arrière
Fabrication bac de 1000L en bois par Yobo 2008_028

petit coup de ponçage
Fabrication bac de 1000L en bois par Yobo 2008_029

arf, la poussière, ça donne soif !!! cheers
fais gaffe Greg, tu vas te coincer le doigts lol!
Fabrication bac de 1000L en bois par Yobo 2008_030

voilà le chef des travaux !!!
toujours le sourire. surtout quant il a une bière dans la main lol!
Fabrication bac de 1000L en bois par Yobo 2008_033

bon, c'est pas le tout mais il commence à se faire tard, reprenez le travail (et moi, les photos) Cool

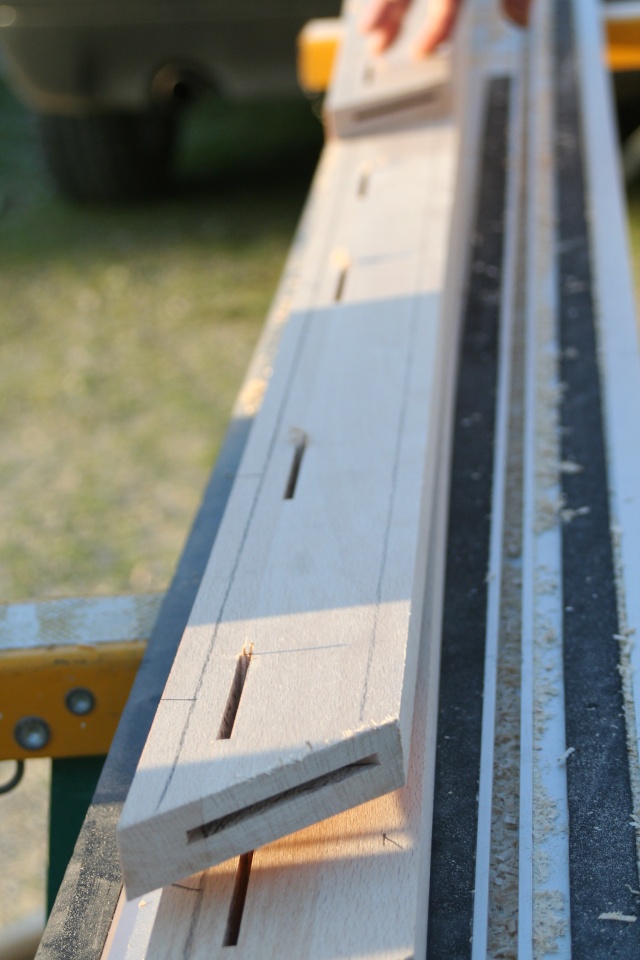

relamelleuse pour le chef et Greg allias serre joint lol!
Fabrication bac de 1000L en bois par Yobo 2008_032

que c'est bien fait !!!
Fabrication bac de 1000L en bois par Yobo 2008_010

bon pas de photos pendant la pose de la façade
parceque on en à bien ch...r pour faire l'assemblage de ce pu...n d'enssemble

bon, maintenant on le met dans le garage, on le scotch, on le sangle, on le vis
Fabrication bac de 1000L en bois par Yobo 2008_011
Fabrication bac de 1000L en bois par Yobo 2008_012

et après l'effort........................le réconfort
ah non!!! on doit ranger le matos
Fabrication bac de 1000L en bois par Yobo 2008_014


bon, maintenant le réconfort. Pas de photos :censuré:


Suite du reportage...Le nettoyage

l'avantage du CP filmé, c'est que c'est très facile à nettoyer Very Happy
un couteau à mastique, c'est suffisant
Fabrication bac de 1000L en bois par Yobo 2008_015

le bac enfin propre
Fabrication bac de 1000L en bois par Yobo 2008_017
Fabrication bac de 1000L en bois par Yobo 2008_020

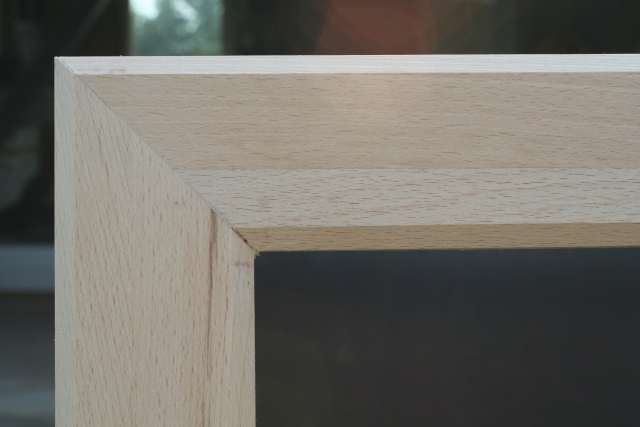

le cadre
Fabrication bac de 1000L en bois par Yobo 2008_018


Ludo, et moi à la dépose de la façade en verre !!!

Ludo au nettoyage de la vitre !!
Fabrication bac de 1000L en bois par Yobo Img_3412

et moi au siliconage
Fabrication bac de 1000L en bois par Yobo Img_3413
Fabrication bac de 1000L en bois par Yobo Img_3414
Fabrication bac de 1000L en bois par Yobo Img_3415


Encore une fois, pas de photos de la pose du verre. nos 4 mains étaient prises

voili voilà
des news,


le Décor:

Après le découpage des plaques, sculptage à l'aide d'une brosse métallique montée sur une disqueuse.

C'est un plaisir. ça arrache sec et ça se travail facilement. Attention tout de même aux coups de reculs de la meuleuse et de ne pas trop renter dans la matière.

Fabrication bac de 1000L en bois par Yobo 2008_110

usinage des différents plaques
Fabrication bac de 1000L en bois par Yobo 2008_111
Fabrication bac de 1000L en bois par Yobo 2008_112
Fabrication bac de 1000L en bois par Yobo 2008_113
Fabrication bac de 1000L en bois par Yobo 2008_114

cette plaque, c'est une des 2 plaques du fond du bac (une en bas à gauche et l'autre, en bas à droite. elles ont un trou pour recevoir les évacuations vers la décante. Je les ai creusée vers le trou pour faciliter la récupération des sédiments.
Fabrication bac de 1000L en bois par Yobo 2008_115

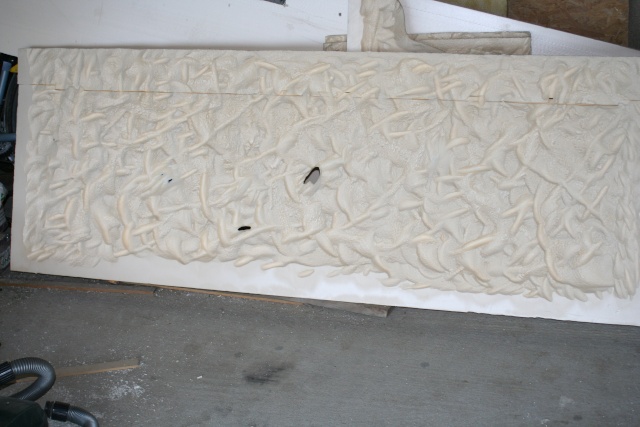

un petit coup de décapeur thermique sur les plaques, et le tour est jouer. Voila la plaque verticale du fond.
Fabrication bac de 1000L en bois par Yobo 2008_116

après un bon coup d'aspi....
...Collage des plaques à la résine sur les cotés et le fond du bac

Bombage à la mousse poluyréthane des joints
Fabrication bac de 1000L en bois par Yobo 2008_118
Fabrication bac de 1000L en bois par Yobo 2008_122
Fabrication bac de 1000L en bois par Yobo 2008_123
Fabrication bac de 1000L en bois par Yobo 2008_124

le froid n'aide pas la polymérisation, j'ai donc placé un petit chauffage d'appoint dans le bac


Fabrication du support:

les tubes débités
Fabrication bac de 1000L en bois par Yobo 2008_130

le cadre bas
Fabrication bac de 1000L en bois par Yobo 2008_129

mon copain soudeur qui se prend pour une lumière lol!
Fabrication bac de 1000L en bois par Yobo 2008_131

les 2 cadres sont fait
Fabrication bac de 1000L en bois par Yobo 2008_132

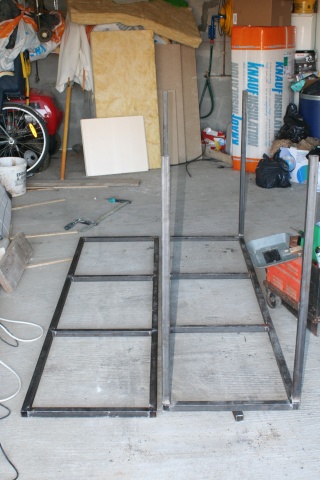

soudure des montants
Fabrication bac de 1000L en bois par Yobo 2008_133

assemblage des 2 cadres. Une bière Grand G ? Very Happy
Fabrication bac de 1000L en bois par Yobo 2008_136

et enfin, mon soudeur qui se prend pour un artificier Very Happy
Fabrication bac de 1000L en bois par Yobo 2008_135

nous avons mis 4 heures pour faire le support.
Les tubes étaient déjà débité de la veille !!!

Bravo à mon ami qui m'a bien aidé Very Happy

Fabrication bac de 1000L en bois par Yobo Photo_10
Fabrication bac de 1000L en bois par Yobo Photo_11
Fabrication bac de 1000L en bois par Yobo Photo_12
Fabrication bac de 1000L en bois par Yobo Photo_13
Fabrication bac de 1000L en bois par Yobo Photo_14

Mise en place du bac:
le support est rentré et les niveaux ok !!!
la mise en place se précise.
Fabrication bac de 1000L en bois par Yobo 20090111

encore une petite photo. c'est "normalement" la dernière fois que l'on voit ce trou
Fabrication bac de 1000L en bois par Yobo 20090113

du coup, si je prend une dernière photo du trou sans le bac, je vais prendre une photo du bac sans le trou !!! pas de jaloux
Fabrication bac de 1000L en bois par Yobo 20090114

j'appel mon pote (on se la tente à 2) il est dispo. chouette, ça sent la mise en place. et c'est partie pour 10 minutes d'effort
Fabrication bac de 1000L en bois par Yobo 20090117

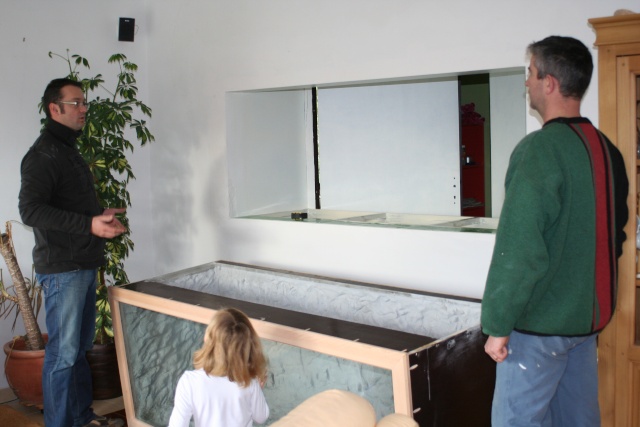

c'est pas très lourd, mais une petite pose avant de le lever, ça fait du bien !
Fabrication bac de 1000L en bois par Yobo 20090118

1, 2, 3, c'est partiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii
Fabrication bac de 1000L en bois par Yobo 20090119

aie ! ça passe pas, une bosse dans la plâtre !!! on ressort le bac et on enlève un peu de matière
Fabrication bac de 1000L en bois par Yobo 20090120

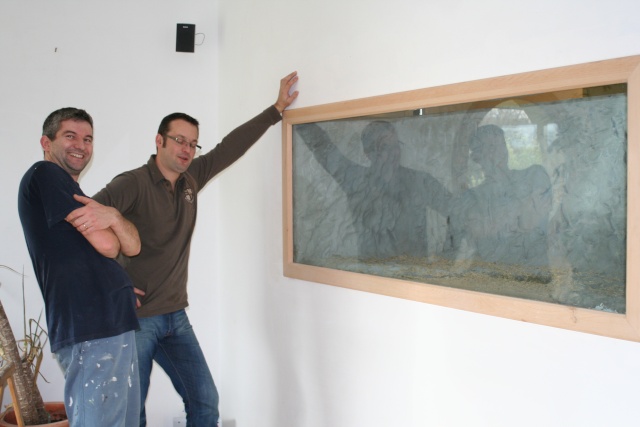

le voilà enfin en place !!! on en a bien ch..r mais c'est rentré !!
Fabrication bac de 1000L en bois par Yobo 20090121

pour ne pas gacher la photo, je vous en met une sans les 2 monstres
Fabrication bac de 1000L en bois par Yobo 20090123

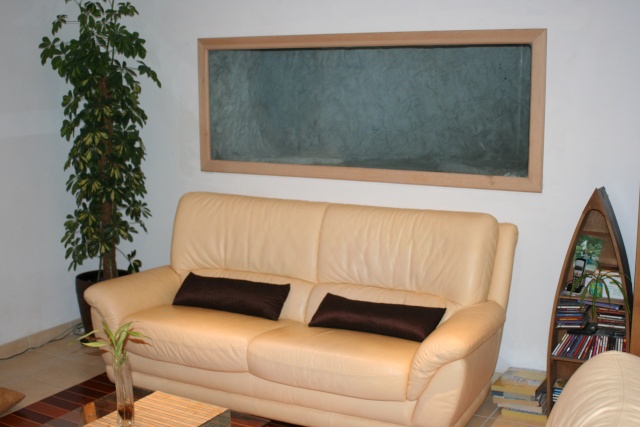

et enfin la dernière après le ménage et le réaménagement du salon
Fabrication bac de 1000L en bois par Yobo 20090124

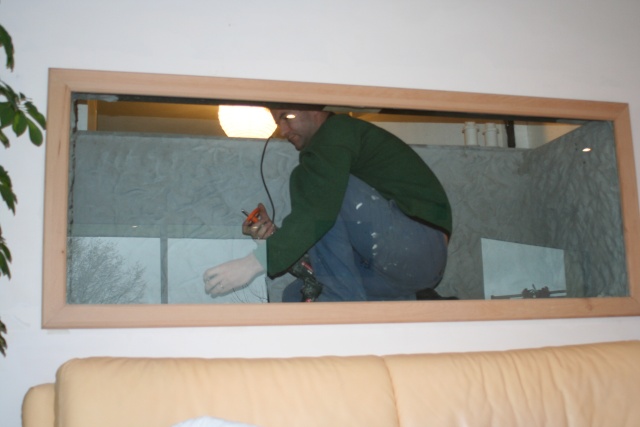

Perçage du bac:

et le premier poisson dans le bac...c'est moi
Fabrication bac de 1000L en bois par Yobo Img_3625
Fabrication bac de 1000L en bois par Yobo Img_3626
Fabrication bac de 1000L en bois par Yobo Img_3627

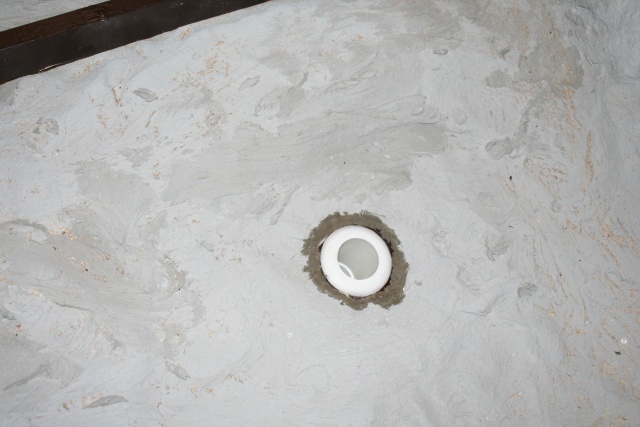

Pose du passe-cloison
Fabrication bac de 1000L en bois par Yobo Img_3628
Fabrication bac de 1000L en bois par Yobo Img_3629

voilà pour ce week-end !
la suite la semaine prochaine

Peinture et résinage du décor.
Fabrication bac de 1000L en bois par Yobo Img_3632
Fabrication bac de 1000L en bois par Yobo Img_3633

l'effet brillant, passera dans le temps !!!


La décante:

le test d'étanchéité est OK
elle est composée de 3 compartiments
c'est un système des plus simple mais tout aussi efficace
dans le 1er compartiment on retrouvera un refuge et une mousse gros grains
dans le 2ème mousses grains moyens à fins
et dans le 3ème zéolite, céramique, ouate
Fabrication bac de 1000L en bois par Yobo Img_3714


La plomberie:

j'ai 2 évacuations en fond de bac en diametre 50mm. elles sont raccordées à un tuyau de 100mm c'est le plus bas des 2. l'autre c'est le retour à la décante
Fabrication bac de 1000L en bois par Yobo Img_3716

cette partie de la tuyauterie, se trouve dans la continuité des tuyaux qui sont sous le bac. ils se trouve en bout du local.
donc, le tuyau du bas, est l'évacuation de l'eau du bac. l'eau arrivera dans un "T" avant de monter la colone. Ce "T" aura pour but de piéger les sédiments et me servira pour les vidanges des changements d'eau.
la colone est une sécurité pour éviter de vider mon bac en cas de coupure d'électricité.
en haut de celle colone, il sera raccordé un trop plein du bac.
le tout, retournera dans la décante
Fabrication bac de 1000L en bois par Yobo Img_3713

j'ai commencé par percer mon mur pour envoyé la vidange du bac dehors. ce petit chantier, m'a pris 3H pour percer sur 30cm, en diamètre 42mm. j'en ai ch..r ma gueule !!!

ensuite, j'ai collé l'ensemble des évacuations sous le bac.

Mon pote m'a filé un grand coup de main. il faut dire que c'est son domaine.
la pose du ballon d'eau chaude tampon
je l'ai placé en hauteur, puisque je n'es plus de place en bas
Fabrication bac de 1000L en bois par Yobo Img_3810

raccordement de l'alimentation d'eau au ballon en PE et pose du multi couches
Fabrication bac de 1000L en bois par Yobo Img_3811

installation de la pompe
avec un flexible en entré et en sortie pour éviter la propagation des vibrations
Fabrication bac de 1000L en bois par Yobo Img_3812

branchement de la pompe sur 2 circuits de refoulement
Fabrication bac de 1000L en bois par Yobo Img_3813

pose d'un thermostatique pour le remplissage de l'aquarium
Fabrication bac de 1000L en bois par Yobo Img_3814

branchement du circuit d'eau au thermostatique
et installation du circuit de rejet d'eau
Fabrication bac de 1000L en bois par Yobo Img_3815

je n'est pas assé de recul pour tout voir en photo mais:
sur chaque circuit, il y a 2 rejets.
sur un des 2, je pense mettre en bout de circuit, une autre sortie pour faire une cascade (à voir)
Fabrication bac de 1000L en bois par Yobo Img_3816

le collage complet des tuyauteries PVC
la pose de l'éclairage

cette partie se trouve dans le prolongement du bac
on peut voir en haut, le bas du chauffe eau
les boitiers noirs sur la gauche, ce sont les transfo des HQI
la colonne de remontée avec le trop plein (en haut)
tout en bas, l'évacuation de l'eau du bac
Fabrication bac de 1000L en bois par Yobo Img_3817

la partie ou est la vanne, me servira pour:
1ère position, vidange dans un récipient pour les alevins perdues dans la tuyauterie
2ème position, vidange extérieur
Fabrication bac de 1000L en bois par Yobo Img_3818

fabication du support et pose des HQI

Fabrication bac de 1000L en bois par Yobo Img_3821

le bac sans éclairage
Fabrication bac de 1000L en bois par Yobo Img_3820

le bac éclairé
Fabrication bac de 1000L en bois par Yobo Img_3822

et la dernière
Fabrication bac de 1000L en bois par Yobo Img_3823

voilà la version finale (peut-être) Fabrication bac de 1000L en bois par Yobo Icon_biggrin

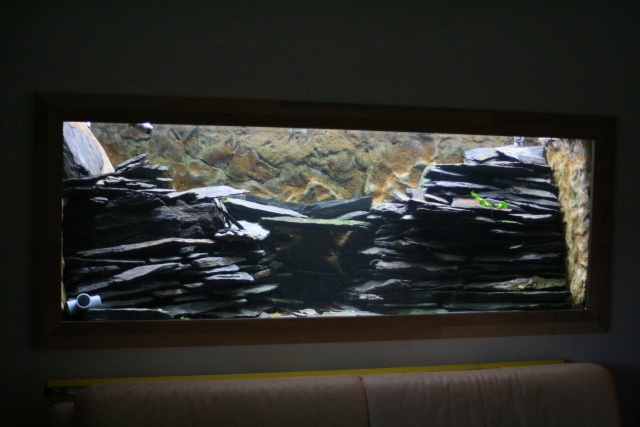

Fabrication bac de 1000L en bois par Yobo Bac_ro10
Fabrication bac de 1000L en bois par Yobo Bac_ro11
Fabrication bac de 1000L en bois par Yobo Bac_ro12
Fabrication bac de 1000L en bois par Yobo Raglag12

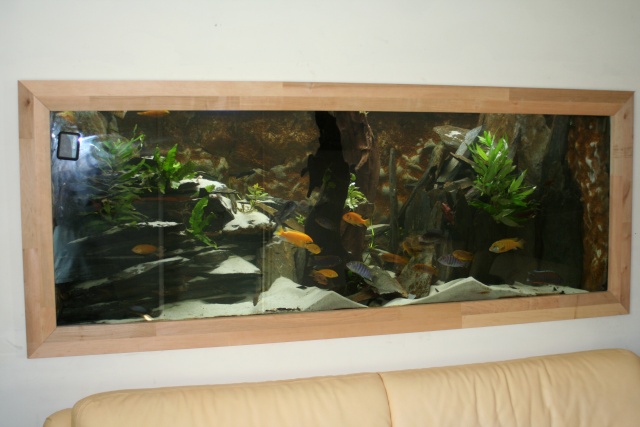

Fabrication bac de 1000L en bois par Yobo Raglag11
Fabrication bac de 1000L en bois par Yobo Raglag10
Fabrication bac de 1000L en bois par Yobo Raglag13

une dernière avec le numérique en mode manuel !
on est très proche du rendu naturel
Fabrication bac de 1000L en bois par Yobo Raglag16
Fabrication bac de 1000L en bois par Yobo Poisso11
Fabrication bac de 1000L en bois par Yobo Poisso12

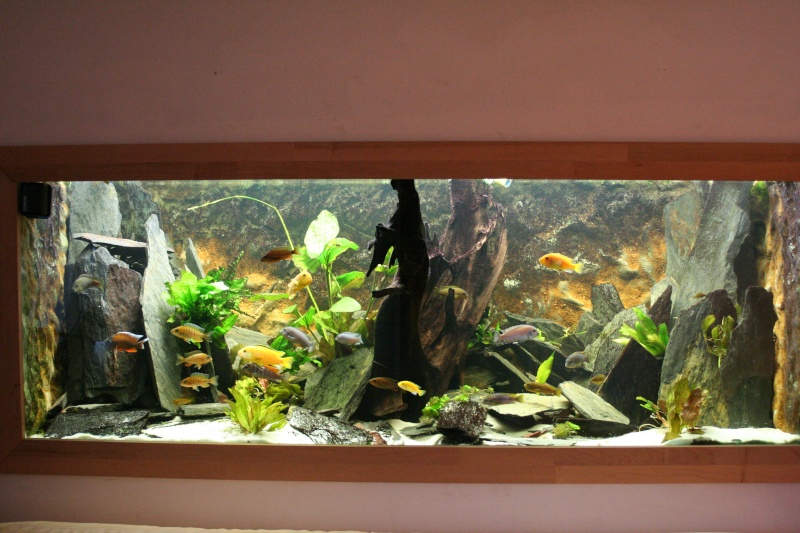

Fabrication bac de 1000L en bois par Yobo Poisso13
Revenir en haut Aller en bas

Fabrication bac de 1000L en bois par Yobo
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Fabrication bac en bois
» fabrication d'un éclosoir par Kej
» Sauvez Yobo!!!!
» filtre fait maison par Yobo
» fabrication d'un filtre par Tortillon

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUM AQUA56 :: Aquariophilie d'eau douce :: Trucs, Astuces et Bricolage :: Archives-
Sauter vers:
